实验室通风系统设计

发布日期:2021-11-18 10:41:57  浏览次数:365次

实验室通风系统是实验室设计和建设过程中规模最大、影响最广泛的系统之一。通风系统设计的目的,是要控制排风柜内的有毒有害气体不外逸,满足房间换气次数要求,维持房间正确的压力,为实验人员提供一个安全、 舒适的工作环境。通风系统是否完善,直接对实验环境、人员身体健康、实验设备的运行维护等产生重要影响。


一、通风的基本概念

采用自然或机械方法使风没有阻碍,可以穿过,到达房间或密封的环境内,以造成卫生、安全等适宜空气环境的技术。常通风可以提高室内空气质量,有益健康。


二、通风系统的组成

1.通风末端设备:包括通风柜、万向抽气罩、原子吸收罩等。

    通风柜是安全处理有害、有毒气体或蒸汽的通风设备,防止有害有毒气体逃逸到实验室内。

    万向抽气罩安装简单、定位灵活,通风性能良好,能有效保护人身安全。

    原子吸收罩主要适用于各类大型精密仪器,要求定位安装,有通风性能参数。

2.通风管道系统:有风机、风管、风阀、消声器、废气处理塔等。

三、通风系统的分类

实验室通风系统分CAV定风量系统、VAV变风量系统两种。

1.CAV定风量系统

    采用变频风机,系统无法随通风柜门开启高度而调节风量,该系统优点是投资小,控制简单。

2.VAV变风量系统

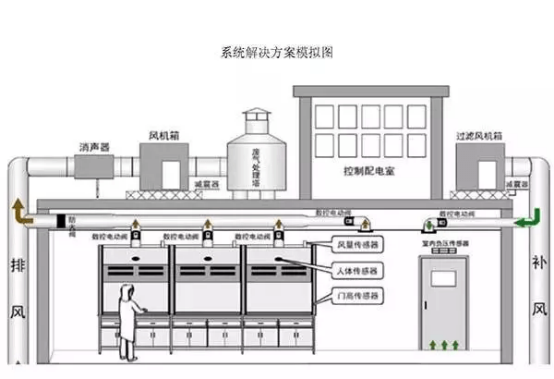

    采用变频风机,在排风主风道上设压力传感器,将压力传感器测得的压力与设定压力值比较,由变频器调节风机转速,达到调节风量的目的。在变风量系统中排风柜采用面风速控制,采用感应区红外探头检测排风柜前人员的存在与否来控制柜门面风速,当操作人员出现在排风柜前时,红外探头传感器输出信号,将排风柜面风速设定到高排风量模式,此时排风柜面风速控制在0.5m/s, 当操作人员离开的时候,红外探头传感器输出信号,将排风柜面风速设定到低排风量模式,此时排风柜面风速控制在0.3m/s,当实验室内无人时,排风柜面设定到最小排风量模式,即值班排风模式,维持排风柜和管道中保持负压,保证有毒有害气体不外逸,有时为满足实验室最小排风量要求,房间还要设辅助排风,当排风柜排风量不满足实验室最小排风量要求时,辅助排风自动打开,保证实验室最小排风量。


四、风机的选择

    正确选择风机,是保证通风系统正常、经济运行的一个重要条件,主要是指根据被输送气体的性质和用途选择不同用途的风机;选择的风机要满足系统所需要的风量,同时风机的风压要能,克服系统的阻力,而且在效率最高或经济使用范围内工作。

五、通风系统的设计原则

1.保证实验室安全以及一定数量的换气次数。

2.解决通风系统负压设计和系统控制问题。

3.在满足换气次数和全新风条件下,控制能耗。
